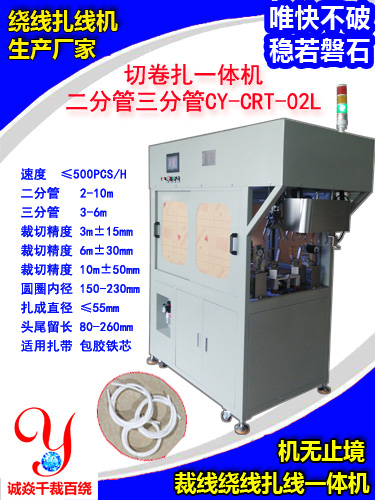

绕线扎线机在操作中出现偏移问题（如线圈排列不整齐、线束捆扎错位等），会直接影响产品质量和生产效率。偏移问题通常由机械、电气、材料或操作参数等因素引起，需通过系统性排查和针对性调整解决。以下是具体解决方案：
一、机械结构问题排查与调整
主轴与绕线轴同心度偏差
现象：线圈边缘不整齐，出现“一边厚一边薄”或螺旋状偏移。
原因：主轴或绕线轴安装松动、轴承磨损、传动齿轮间隙过大。
解决方案：
使用千分表检测主轴与绕线轴的径向跳动，确保同心度≤0.02mm。
紧固主轴固定螺丝，更换磨损轴承或齿轮，调整齿轮间隙至0.05-0.1mm。
定期润滑传动部件（如每500小时加注润滑脂），减少机械磨损。
排线机构精度不足
现象：线材缠绕时出现横向偏移，线圈宽度不一致。
原因：步进电机失步、丝杆磨损、导轨卡滞、排线杆松动。
解决方案：
检查步进电机驱动器参数（如电流、细分设置），确保与电机匹配。
用百分表检测丝杆轴向跳动，若偏差＞0.05mm需更换丝杆。
清洁导轨并涂抹润滑油，消除卡滞现象；紧固排线杆固定螺丝。
调整排线起始位置和行程，通过试绕验证线圈宽度是否均匀。
夹具或工装松动
现象：工件在绕线过程中移动，导致线圈偏移。
原因：夹具夹紧力不足、定位销磨损、工件表面不平整。
解决方案：
增加夹具夹紧力（如通过气缸压力调节阀调整至0.4-0.6MPa）。
更换磨损定位销，确保工件定位准确。
对工件表面进行平整处理（如打磨毛刺、清洁油污）。
二、电气控制系统优化
伺服/步进电机参数不匹配
现象：电机运行抖动、加速/减速不平稳，导致排线偏移。
原因：电机参数（如惯量比、增益）设置不当，与负载不匹配。
解决方案：
使用伺服调试软件优化参数：
位置环增益（P）：从低值（如50）逐步调高至系统稳定（通常100-200）。
速度环增益（V）：根据负载惯量调整（惯量比＜3时，V=50-100）。
启用电机“自动增益调整”功能，让系统自动匹配最佳参数。
传感器信号干扰
现象：排线位置检测错误，导致线圈偏移。
原因：传感器（如光电开关、编码器）接线松动、信号干扰、安装位置偏差。
解决方案：
检查传感器接线是否牢固，使用屏蔽线减少电磁干扰。
重新校准传感器位置（如光电开关与挡片的距离需为2-5mm）。
用示波器检测传感器输出信号，确保波形稳定无杂波。
PLC程序逻辑错误
现象：绕线顺序混乱、排线行程计算错误。
原因：PLC程序未根据工件尺寸更新参数，或存在逻辑漏洞。
解决方案：
修改PLC程序中的排线行程计算模块，确保与工件实际尺寸一致。
增加“绕线完成检测”信号（如通过编码器计数），避免程序提前跳转。
模拟运行程序（如使用PLC仿真软件），验证逻辑正确性。
三、材料与工艺参数调整
线材张力控制不当
现象：线材过松导致缠绕松散，过紧则可能拉断或使线圈变形。
原因：张力控制器参数错误、张力轮磨损、线材直径不均。
解决方案：
调整张力控制器参数（如PID参数）：
比例系数（P）：从0.5开始逐步调高，直至张力稳定（通常1-3）。
积分时间（I）：设置为10-30秒，避免张力波动。
更换磨损张力轮，确保线材与轮面接触良好。
对线材进行预处理（如校直、去除毛刺），减少直径波动。
绕线速度与加速度不匹配
现象：高速绕线时线材甩动，导致线圈偏移。
原因：速度过高、加速度过大，超出机械响应能力。
解决方案：
降低绕线速度（如从2000rpm降至1500rpm），观察偏移是否改善。
调整加速度参数（如从5000rpm/s降至3000rpm/s），减少惯性冲击。
启用“S曲线加减速”功能，使速度变化更平滑。
工件尺寸偏差
现象：不同批次工件尺寸不一致，导致排线位置偏移。
原因：工件加工误差、材料热胀冷缩。
解决方案：
对工件进行分选，按尺寸分组使用（如公差±0.1mm为一组）。
在PLC程序中增加“工件尺寸补偿”功能，根据实际尺寸调整排线行程。
控制车间温度（如20±2℃），减少材料热胀冷缩影响。
四、操作与维护规范
定期校准设备
每班开机前用标准工件试绕，检查线圈是否偏移，如有偏差及时调整。
每月对主轴、排线机构进行精度检测（如使用激光干涉仪测同心度）。
规范操作流程
禁止在设备运行时触碰排线机构或工件，避免人为干扰。
更换线材或工件时，需重新校准张力控制器和排线行程。
加强设备维护
每日清理线材碎屑、油污，防止卡滞或短路。
每季度更换润滑油、检查传感器接线，确保设备长期稳定运行。
