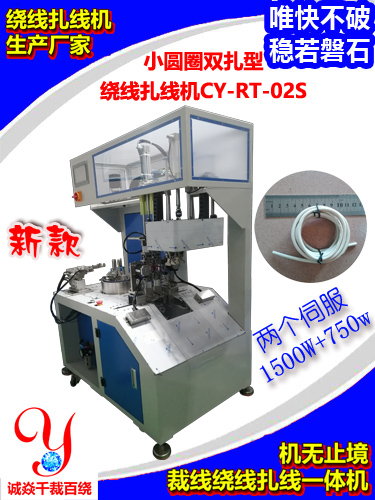

扎线机是一种用于自动化捆扎线缆、导线或其他物品的机械设备，其基本结构和工作原理紧密结合，以实现高效、精准的捆扎作业。以下是
扎线机的基本结构和工作原理的详细描述：
一、扎线机的基本结构
扎线机通常由以下几个核心部分组成：
控制系统
功能：作为扎线机的“大脑”，控制系统负责接收操作指令、设定参数（如捆扎长度、速度、圈数等），并协调各部件的协同工作。
组成：包括触摸屏、PLC（可编程逻辑控制器）、传感器和操作按钮等。现代扎线机多采用智能化控制系统，支持参数存储、故障诊断和远程监控。
送料系统
功能：将线缆或捆扎材料（如尼龙线、金属丝等）按设定长度精准输送至捆扎位置。
组成：
伺服电机/步进电机：驱动送料轮或皮带，实现高精度送料。
送料轮/导轨：引导线缆移动，确保送料平稳。
张力调节装置：控制线缆张力，避免松弛或断裂。
捆扎执行机构
功能：完成线缆的缠绕、收紧和切断动作，形成牢固的捆扎结。
组成：
绕线盘/旋转臂：带动捆扎材料绕线缆旋转，形成捆扎圈。
汽缸/电机：提供收紧力，确保捆扎紧实。
切刀装置：在捆扎完成后切断多余材料。
定线块/夹具：固定线缆位置，防止捆扎过程中移位。
传动系统
功能：将动力从电机传递至各执行部件，实现同步运动。
组成：包括齿轮、皮带、链条等传动元件，确保各部件协调工作。
机架与防护装置
功能：支撑整机结构，保护操作人员安全。
组成：
机架：采用金属材质（如铝合金或不锈钢），确保设备稳定性。
防护罩/安全门：防止异物进入工作区域，避免操作风险。
辅助部件
气源处理单元：为汽缸提供清洁、干燥的压缩空气（如过滤、调压、润滑三联件）。
润滑系统：定期为运动部件添加润滑油，减少磨损。
废料收集装置：收集切断后的多余材料，保持工作区域整洁。
二、扎线机的工作原理
扎线机的工作流程可分为以下几个步骤，以自动化模式为例：
初始化与参数设置
操作人员通过触摸屏或控制面板输入捆扎参数（如长度、速度、圈数等）。
控制系统启动自检程序，检查气源、电机、传感器等部件状态，确保设备正常运行。
送料与定位
送料系统根据设定长度，通过伺服电机驱动送料轮或皮带，将线缆精准输送至捆扎位置。
传感器检测线缆到位信号，反馈给控制系统，触发下一步动作。
捆扎动作执行
绕线：绕线盘或旋转臂在电机驱动下旋转，带动捆扎材料（如尼龙线）绕线缆形成捆扎圈。
收紧：汽缸或电机施加压力，使捆扎圈收紧，确保线缆固定牢固。
切断：切刀装置动作，切断多余捆扎材料，完成单次捆扎。
循环与重复
控制系统根据设定参数，判断是否需要继续捆扎。
若需连续作业，送料系统自动将下一段线缆送至捆扎位置，重复上述流程。
停机与维护
完成作业后，操作人员按下停止按钮，设备停机。
定期清理废料、检查易损件（如切刀、送料轮）磨损情况，并添加润滑油以延长设备寿命。
三、扎线机的技术特点
高精度：采用伺服电机和闭环控制系统，捆扎长度误差可控制在±0.1mm以内。
高效率：捆扎速度可达0.6秒/次，适合大批量生产。
灵活性：支持多种捆扎方式（如单点、多点、交叉捆扎）和材料（如尼龙线、金属丝）。
智能化：具备故障自诊断、参数存储和远程监控功能，降低操作难度。
安全性：配备防护罩和安全门，防止操作人员接触运动部件。
