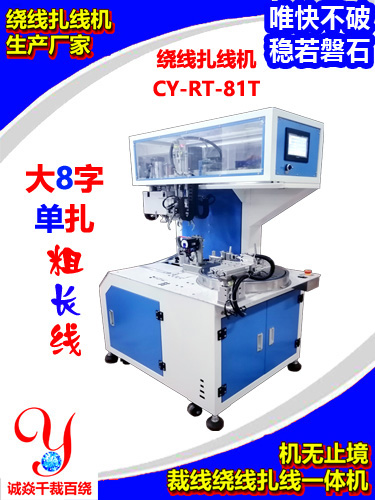

绕线机构核心部件：绕线模（芯模）、夹线爪、排线机构、驱动电机 / 伺服、限位光电。那么，扎线机可以通过这些来判断：静态断电检查 → 手动单步低速测试 → 空载 + 带料实测。具体如下，仅供参考：
一、静态断电检查（不通电，先看机械状态）
手转动绕线模，转动应该顺滑无卡顿、无异响，无明显旷量晃动。
如果转动卡滞、有金属摩擦声：轴承磨损、异物卡入、模芯碰周边零件。
如果模芯径向晃动大：固定螺丝松、轴承间隙过大，会绕圈大小不稳定。
检查夹线爪（夹线夹具）
夹具开合灵活，无卡滞；夹紧面无磨损、崩口、胶屑堆积。
夹紧后不能打滑；如果夹具磨损，线材会滑动，线圈松散。
排线导杆 / 导嘴
导嘴无毛刺、无变形；滑动顺畅，没有卡死。
螺丝全部锁紧，不能有松动移位。
外观检查：无撞机痕迹，没有线材残留卡在机构缝隙。
静态发现卡顿、晃动大，不要直接开机测试，先处理机械问题。
二、通电手动单步模式判断（非常关键，不要直接自动运行）
切到【手动 / 点动模式】，低速，分步执行动作，观察每一步：
夹线动作
给信号，夹线爪快速夹紧、张开；开合到位，无迟滞、无半开半合。
故障现象：夹爪慢、偶尔夹不紧 → 气压不足、气缸漏气、电磁阀故障。
绕线模旋转动作
点动执行绕线，观察：
①旋转平稳，无抖动、异响；伺服机型转速均匀，不忽快忽慢。
②旋转角度准确，绕设定圈数后精准停止，不会多转、少转。
③启停无明显窜动。
异常：抖动、异响、角度跑位 → 伺服参数异常、联轴器松动、同步带打滑。
排线动作（有排线功能机型）
绕线同时排线导嘴往复移动，移动顺滑，位置到位，无撞击。
排线不到位，线圈就会一边宽一边窄、叠线乱圈。
典型不正常现象（手动模式就能发现）
绕线模转一下停一下，抖动；
转到位不会停止，过冲；
夹爪有时不夹紧；
排线机构撞击机壳。
三、空载测试（不放线材，执行完整绕线循环）
执行一次完整绕线流程，观察整套流程时序：
进线定位→夹爪夹紧→绕线模旋转绕圈→绕够圈数停止→夹爪打开。
整套动作时序有序，无撞机、无干涉。
注意：空载只看动作时序，不能判断夹紧力，必须带线材测试。
四、带料实测（zui终判定是否合格）
拿正常线材，执行完整绕线，看成品线圈状态：
✅正常绕线机构产出特征：
1. 线圈内径大小一致，同一个参数下，每一个线圈尺寸几乎一样。
2. 线材排列整齐，不严重叠线、不跳线。
3. 线圈松紧均匀，不散圈；松开夹爪线圈不会马上散开变形。
4. 绕线圈数和设定圈数一致，不多不少。
❌绕线机构异常对应的现象：
线圈大小忽大忽小
绕线模固定松动；伺服联轴器打滑；夹爪夹紧力不足线材打滑。
线圈一边厚一边乱，跳线叠线
排线导嘴偏移、卡顿；排线速度与绕线转速不匹配；导嘴磨损。
线圈松散，一拿就散
夹线爪磨损、夹紧力不够；绕线张力过小；模芯有磨损。
绕线圈数不对，时多时少
原点光电感应脏污 / 偏移；伺服零点丢失；同步带打滑。
绕线过程线材被拉伤、压破皮
夹爪压力过大；导嘴有毛刺刮线。
五、快速区分：是绕线机构本身问题，还是其他部件问题
如果扎线、扭丝、切刀全部正常，唯独线圈形状乱、大小不稳定 → 问题在绕线机构
如果只是扎不紧、切不断，线圈绕的很规整 → 属于扎线机头故障，绕线机构没问题。
六、快速排查清单
1. 螺丝：模芯、夹爪、联轴器、同步带轮是否松动
2. 传动：同步带有无磨损打滑；轴承有无异响旷量
3. 感应：绕线原点光电有没有被粉尘遮挡
4. 执行件：夹线气缸有无漏气，夹爪磨损情况
5. 参数：绕线转速、排线速度、夹爪压力，检修前后对比
检修注意：测试绕线时，手远离旋转模芯与夹爪，防止夹伤。
