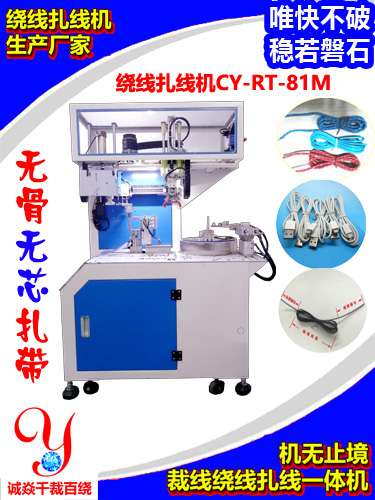

扎线机是以电线、数据线、线缆等柔性线材为加工对象，依靠电气 + 气动 / 伺服机械结构，自动完成线材盘绕成圈、送捆扎材料、环绕线束、锁紧捆扎、切断一体化作业的自动化工业设备；主要替代人工盘线、绑线工序，广泛用于电源线、USB 线、DC 线加工行业。下面小编给大家介绍一下解决
扎线机的电气报警故障的方法：
一、通用标准化排查步骤（所有电气报警优先执行）
查看触摸屏报警文字、故障代码，锁定报警部件；
检查急停开关：机身急停、安全门急停是否按下，安全门磁开关是否闭合；
确认空压机供气，压力表达到标准压力；气管无脱落、油水分离器积水排空；
整机断电3分钟重启（解决瞬时电磁干扰、PLC 临时程序错乱）；
检查设备内部接线：端子有无松动、线材被运动机构磨破短路；
确认无机械卡死：手动盘动机构，排除机械卡滞导致电机过载报警。
二、各类常见电气报警、原因、解决方案
1. 气压不足报警【出现频率高】
报警文字：气压异常 / 低压报警
故障原因：
①空压机停机、管路漏气；
②调压阀调得太低；
③压力开关损坏 / 偏移；
④过滤器积水堵住气道
解决：
1）调节减压阀，压力稳定 0.4–0.6MPa；
2）排空油水分离器积水，检查气管接头漏气；
3）压力上下限参数在触摸屏重新校准；
4）压力开关损坏直接更换。
2. 急停 / 安全门报警
报警文字：急停触发、安全门未关
原因：
①任意一处红色急停按钮旋转复位不到位；
②安全防护门没有关严、门磁开关移位；
③急停线路断线、端子松脱
处理：
复位全部急停；关好防护门；测量门磁开关通断，松动端子紧固；线路破损更换电线。
3. 光电传感器报警（无料检测、线材检测、扎带到位报警）
报警提示：检测异常、缺料报警、物料未到位
分为两类：
（1）有产品，但感应器不报信号
原因：光电镜头粉尘、油污；感应距离偏移；光电老化；线材颜色反光干扰；光源被遮挡
对策：
用气枪 + 无尘布清洁光电头；微调感应位置；调整光电常开 / 常闭模式（NPN/PNP 不要调错）；深色线材更换漫反射光电。
（2）无物料，持续误感应
粉尘反光、附近机构反光干扰；光电灵敏度调太高
对策：降低灵敏度；增加遮光挡板。
重点提醒：扎带到位光电异常 → 机器时序错乱，频繁空扎、卡机。
4. 伺服电机报警（伺服机型专属，步进机无此类报警）
常见报警代码：ALM 过载、位置偏差、原点丢失、编码器故障
①伺服过载报警
原因：
机械卡死（扭爪卡扎带、绕线爪碰撞）；负载过大；同步皮带过紧；电机轴承卡死
处理：
断电手动转动机构，清除卡住的扎带废料；减轻机械负载；不要长期高速运行。
②原点丢失 / 位置超差报警
现象：绕圈大小忽大忽小、动作跑偏、设备停机报警
原因：设备震动导致原点偏移；编码器接线松动；驱动器干扰
解决：
触摸屏执行【机械回原点】；紧固编码器插头；动力线与信号线分开走线，减少干扰。
③伺服通讯故障
驱动器与 PLC 通讯线路松动；通讯端子氧化；屏蔽线接地不良。
5. 气缸电磁阀报警 / 气缸无动作（部分机型带输出监控）
报警：气缸动作超时
原理：PLC 发出指令，但气缸在设定时间内没有到位信号
原因：
①气源不足；
②电磁阀阀芯卡滞（粉尘、油污）；
③气缸密封圈漏气；
④气缸磁性开关损坏、偏移
解决：
清洗电磁阀；调节磁性开关位置；漏气严重更换气缸；清理压缩空气管路杂质。
6. 时序故障报警（动作超时：送扎带超时、扭紧超时）
报警文字：送料超时、扭紧机构动作超时
很多维修人员误以为是电气问题，大多是机械卡滞触发电气报警
排查顺序：
1）检查是否扎带卡住导槽；
2）确认机械运动有无阻碍；
3）延长触摸屏内动作延时参数；
4）检查到位光电是否正常感应。
7. 过载、电机过流报警（扭紧电机、绕线电机）
现象：启动立刻报警
原因：扭爪卡死扎带、异物卡住传动结构；电机轴承损坏；驱动器参数不匹配
⚠️禁止反复强制启动，容易烧毁电机驱动器！先人工排查机械卡料。
8. 随机间歇性报警（难排查，时好时坏）
典型现象：生产一会儿报警，重启又正常
根本诱因：
1）线路端子震动松动；
2）空压机气压波动大；
3）变频器、伺服产生电磁干扰；
4）光电线路没有屏蔽；
解决方案：
紧固全部接线端子；空压机增加储气罐；动力线和传感器信号线分开布线；信号线增加屏蔽接地。
三、维修避坑重要经验（工厂高频踩雷点）
❌不要一报警直接断电重启！短期消除报警，根本故障持续存在，越修问题越多，先看报警内容。
❌传感器报警不要盲目更换光电！80% 只是镜头积灰、位置偏移。
❌伺服过载报警不要反复点动运行，极易烧驱动器。
❌气压波动引发一连串莫名报警，优先保证气源稳定，很多电气故障根源是气动不稳定。
车间粉尘大（扎带 PVC 碎屑）会附着光电、电磁阀，每班气枪吹扫电气元件，大幅减少报警。
四、简易维修快速判定口诀
先看报警文字→查气源气压→查急停安全门→清洁光电感应器→检查有无机械卡料→检查线路松动→zui后考虑元器件损坏。
五、预防性措施（减少电气报警）
每周紧固电控箱内接线端子；
压缩空气加装精密过滤器，防止水汽、粉尘进入电磁阀；
电控箱风扇定期清理，防止高温导致驱动器报错；
设备可靠接地，消除静电、电磁干扰；
