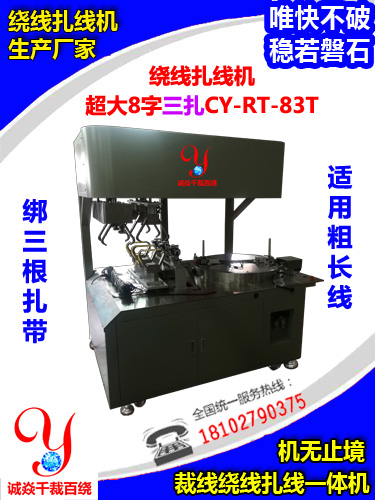

绕线扎线机是线束后段自动化设备，一体化完成线材卷绕成圈 + 铁芯扎带自动捆扎，替代人工手绕、手工扎线，统一线圈大小、捆扎松紧，大量节省人工。下面，小编给大家讲解一下
绕线扎线机操作中频繁卡料可以分三类：线材绕线工位卡滞、扎带送带扭线机构卡、出料堵料，按从简单到复杂顺序排查。
一、线材绕线部位卡料（绕圈时打结、脱杆、卡住）
1. 线材张力问题（常见）
现象：线材松垮绕乱、叠线卡死；细线甩线打结
解决：
调整进线张力阻尼器，细线调大一点阻力，防止放线过快堆积；
长线材加装导向过线轮，避免线材左右摆动脱离绕线柱；
线材外皮破损、鼓包、接头凸起，上机前挑出，凸起会卡绕线爪。
2. 绕线杆 / 定位爪间隙异常
现象：线材夹在爪子缝隙扯住、断皮、卡死
解决：
绕线夹紧爪磨损、有毛刺，用砂纸打磨光滑，磨损严重直接更换胶爪；
左右绕线柱间距匹配线材粗细：粗线加大间隙，细线收小间隙；
绕线杆高度统一，一高一低容易线材跑偏叠圈。
3. 绕圈模式与线材不匹配
粗电源线用 8 字模式极易卡料，换成 O 型圆绕；
极软硅胶线、扁线不要高速绕线，降低伺服转速；
设定圈数过多，线圈过厚挤压卡滞，适当减少圈数或加大绕线外径。
4. 放线摆放不规范（人为卡料）
人工放线两端长短不一致、线材扭麻花再上机，一绕就打结；
标准操作：线材理顺、无扭转，两端平齐放入定位夹。
二、扎带机构卡料（送带卡、扭头卡死、切不断）
1. 扎带本身问题
劣质铁芯扎带：铁皮厚薄不均、包胶脱落、接头毛刺，直接卡死送带滚轮；
更换标准平整包胶扎带，拒绝低价残次扎丝。
扎带长度设置不对：
太短扭不到位、顶死机构；太长扎带外露弯折卡通道；按线圈粗细匹配扎带长度。
2. 送带通道堵塞、滚轮磨损
现象：扎带走到一半停住、弯折变形
解决：
拆开送带槽清理胶屑、铁芯碎渣；
上下送带胶轮磨损打滑，压力调太紧会夹扁扎带卡死；调轻滚轮压力，磨损严重更换胶轮；
送带导向口有毛刺，打磨光滑。
3. 扭线、切刀机构故障
切刀刀口钝化：扎带切不断连带拉扯卡死；打磨或更换高速钢切刀；
扭头转轴积油污、铁芯碎屑，转动卡顿；每日用气枪清理，定期打少量润滑油；
扭线扭力参数过大：伺服扭力度调太高，扎带直接拧断、碎片卡机构；触摸屏下调扭力数值。
4. 扎带料盘阻力过大
料盘卡滞、转不动，送带拉扯中断卡料；料盘加装缓冲阻尼，保证扎带顺畅出料。
三、出料工位堵料（成品线圈卡在落料口）
绕完线圈过大、变形，落料口尺寸偏小；加大落料开口、加装倾斜导料板；
扎带扭结凸起勾住下料槽；优化扎带扭紧位置，避免扎带朝外突出；
多产品堆积未及时收料，挡住下一个成品，触发连续卡料；安排定时清理料盒。
四、设备参数调试优化（伺服机型核心）
绕线速度：细线、软线降低转速，高速极易甩线打结；粗硬线材可适当提速；
送带延时：线材完全绕好再送扎带，延时太短线圈未定型就捆扎，挤压卡料；
夹紧延时：两端夹具完全夹住线材再启动绕线，防止线材滑动跑偏；
回退参数：卡料后设备自动回退功能开启，避免硬拉损坏机构。
五、环境与日常保养（预防反复卡料）
油污、线材胶屑、铁芯碎渣是高频诱因：每班用气枪清理绕线区、送带槽、扭头；
过线轮、扭线转轴每周加注少量硅油，禁止黄油粘灰尘；
车间粉尘大加装防尘挡板，减少碎屑进入传动机构；
耗材定期更换：胶爪、送带胶轮、切刀磨损后不要将就使用。
六、快速自检流程（现场出现卡料直接按顺序查）
检查线材是否扭转、破皮、粗细超标；
看绕线爪有无毛刺、间隙是否匹配线径；
清理送带槽内铁芯碎屑、胶渣；
测试扎带平整度、调整送带滚轮压力；
下调扭线扭力、调整送带延时；
降低绕线转速，理顺线材再上机；
清理落料口堆积成品。
七、高频踩坑总结
长期混用劣质扎带，每天反复卡扎带机构；
所有线材统一一套参数，粗细线不区分转速、绕圈外径；
不日常清理铁芯碎屑，长期堆积卡死传动；
张力调得太小，线材松散绕圈打结；
切刀钝化不更换，扎带切不断连带卡机。
