裁线绕线扎线一体机结构说明


原创:东莞诚焱自动化



从字面上理解,裁线绕线扎线一体机的功能就是裁++扎三个动作,相当于绕线扎线机前端直接加上裁线机,就可以象搭积木一样,将两台不同的机器功能整合在一起,就是一台完整的裁线绕线扎线一体机了,想当然的就会认为裁线绕线扎线一体机的结构就是裁线机+绕线扎线机的简单堆砌组合。

但,实际上,客户都会对裁线长度误差有一定的要求,东莞诚焱自动化早前做的净水器二分管专用切卷扎一体机CY-CRT-02L,只是按圈数计米,裁线误差是比较大的,比较适合二分管行业,但对于线束行业来说,裁线长度的精准度要求比较高,一定要用到计米轮。如何在确保裁线长度精准的情况下,同时让裁线和绕线这两个似乎不相关的动作默契地匹配,实现高速绕线的过程中精确计米,并精准裁切,最后能准确地绕线收尾,这需要专业专注和同时具备丰富的裁线经验和绕扎经验,再加上客户的需求又多种多样,几乎每一个客户的要求都不同,造成了这类机器的结构与裁线机,绕线扎线机的相差较大。

东莞诚焱自动化集中设计/工程/资深工程师/资深销售的力量,经过半年的全力研发,用科学分类的方式重新定义裁绕线扎线一体机的标准。半年时间内就推出九层裁塔-----九款裁线绕线扎线一体机。

CY-CRT-81S----8字单扎型自动裁线绕线扎线一体机;

CY-CRT-81M----8字单扎通用型自动裁线绕线扎线一体机;

CY-CRT-81T----8字单扎型自动裁线绕线扎线一体机;

CY-CRT-02S-----小圆圈型自动裁线绕线扎线一体机;

CY-CRT-02M-----中圆圈通用型自动裁线绕线扎线一体机;

CY-CRT-02T----大圆圈型自动裁线绕线扎线一体机;

CY-CRT-82M-----8字双扎通用型自动裁线绕线扎线一体机;

CY-CRT-82T-----8字双扎型自动裁线绕线扎线一体机;

CY-CRT-80DM----8字圆圈双剑合一型自动裁线绕线扎线一体机;

我们以CY-CRT-02M-----中圆圈通用型自动裁线绕线扎线一体机为例,来说明一下裁绕扎一体机的机械结构。

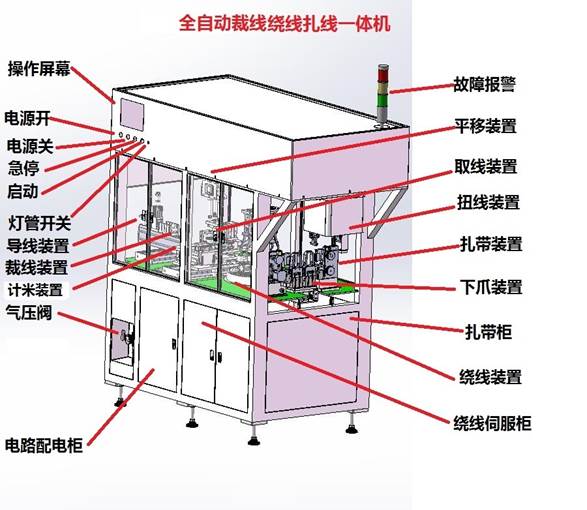

从示意图上可以看出,整个结构分为导线装置、裁线装置、计米装置、平移装置、绕线装置、取线装置、扎带装置、下爪装置、扭线装置等装置,当然,做为机器的保护神,必要的故障报警装置是必不可少。

每个装置都不是独立的,它必须与其他装置有机的结合配套,通过系统程序将这些复杂的机构装置按步骤分阶段地各司其职,各展所长,各尽其能。

详细信息,请直接联系裁线绕线扎线一体机厂家,东莞诚焱自动化,一起探讨。
