新款圆圈双扎型自动计米裁线剥皮绕扎一体机技术资料

新款圆圈双扎型自动计米裁线剥皮绕扎一体机技术资料

 详情说明

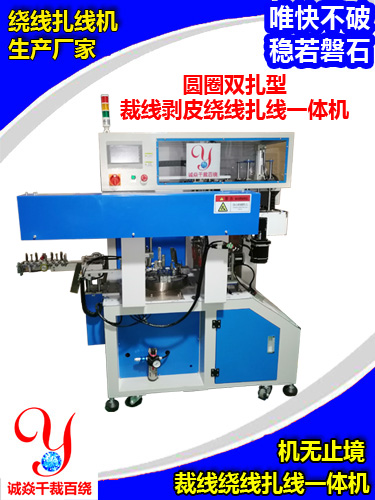

自动计米裁线剥皮绕扎一体机
(CY-CPRT-02SH/02SH)小圆圈60-100mm
(CY-CPRT-02SH/02MH)中圆圈90-200mm
(CY-CPRT-02SH/02TH)大圆圈180-300mm
特点:将大卷线分卷成小卷,自动裁切剥皮绕线扎线,成品为圆圈双扎,圆圈内径出厂固定。头尾留长在150mm以内。
适用:传感线,DC线,USB线,护套线,网线,网络线









2、圆圈双扎型自动计米裁线剥皮绕扎一体机(CY-CPRT-02MH)主要配件:
气缸:亚德客气缸及电磁阀
电机:绕线主伺服电机1500W东菱
电机: 取线平移伺服电机东菱750W东菱
电机: 上线平移伺服电机东菱750W东菱
电机:绕线上下排线57闭环雷赛
电机:扭扎带57步进电机雷赛
电机:吐扎带57步进电机雷赛
电机:储扎带电机6W
取线平移:取线平移双滑块
上线平移:CCM直线模组
下爪平移:下爪平移双导轨
PLC:丰炜
屏幕:维控7"
电源:明纬
机架:铁机架 外观烤漆 蓝白相间
缺料报警: 大卷来料缺料
缺料报警: 扎带用尽
机架:铁机架 外观烤漆 蓝白
3、圆圈双扎型自动计米裁线剥皮绕扎一体机(CY-CPRT-02MH)技术参数:
适用线径 3-5mm
裁切长度 2-5m
裁线长度精度:±2mm/m

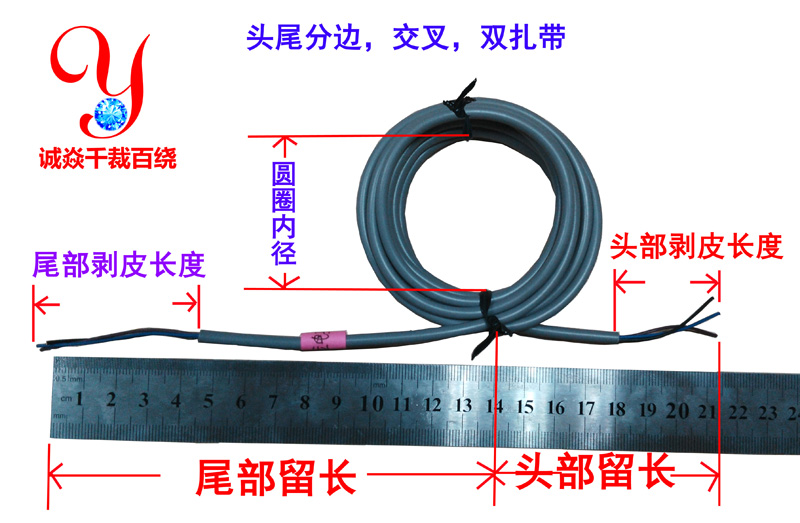

绕扎外观 圆圈双扎带,头尾分边,对角同边
圆圈内径 90-180mm(出厂固定,不可调)
扎成直径 ≤40mm
脱皮方式 两端全脱皮
头尾剥皮长度 20-50mm(可调)
头部留长 100-150mm(离扎带位置,可调节)
尾部留长 100-250mm(区间内随机值)
生产效率:300-380PCS/H
适用扎带:包胶铁芯≤7.5KG/卷
适用气压:0.5-0.6MPa
适用电源: 国标220V/50Hz
机器功率:3.5KW/H
机器尺寸:约1500L*1100W*1600Hmm
机器重量:约450KG
4、配套的高速主动放线机CY-P02特点:
汽缸:亚德客气缸及电磁阀
自适应主机放线速度,自动变频,无级变速,
具储线功能
具张力功能
具减速功能
自适应空心线盘内孔150-200 mm大小,无需调节;
双轴双工位,节省换线盘时间
来料承量≤30KG
来料空心线盘内孔直径 150-200mm
来料空心线盘外径 ≤500mm
来料线盘厚度 ≤260mm
机器功率: 2.2KW*2
机器尺寸:约1450L*800D*980Hmm
机器重量:约150KG

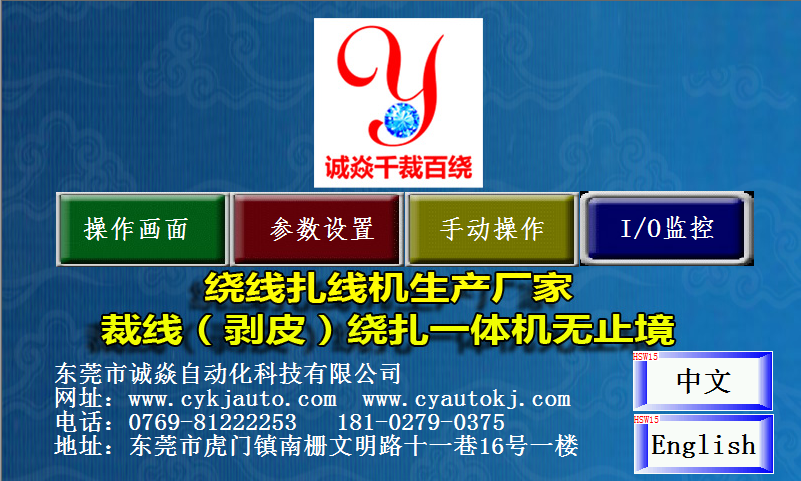

5、操作界面简约明了,调试方便
