小圆圈绕双扎型自动计米裁线剥皮绕扎一体机CY-CPRT-02SH

小圆圈绕双扎型自动计米裁线剥皮绕扎一体机CY-CPRT-02SH

 详情说明

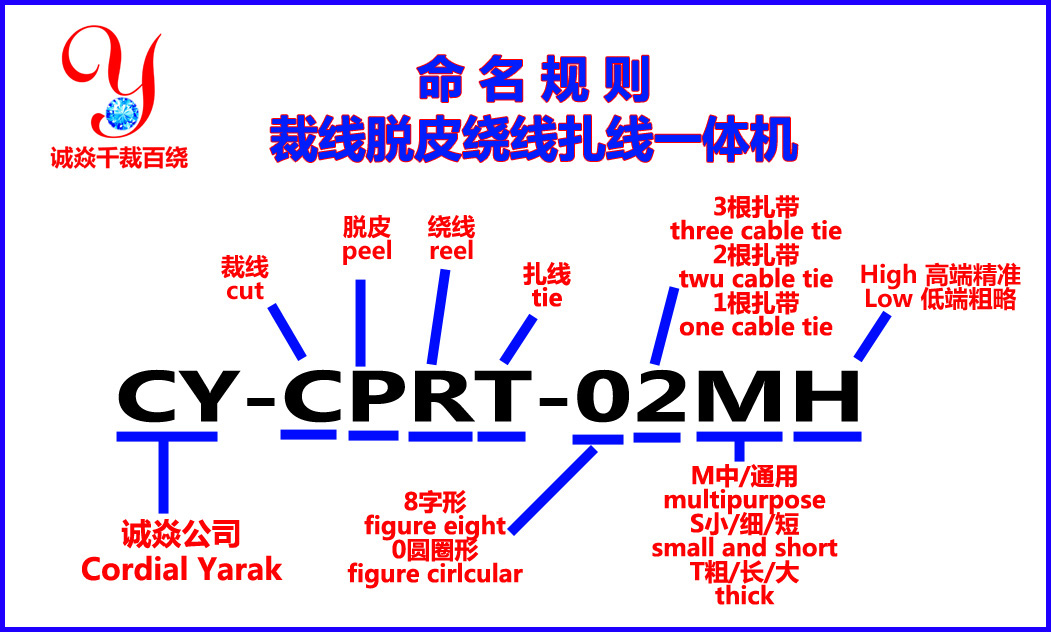

自动计米裁线剥皮绕扎一体机(CY-CPRT-02SH)
特点:将大卷线分卷成小卷,自动裁切剥皮绕线扎线,成品为小圆圈双扎,圆圈内径60-100mm
适用:传感线,DC线,USB线,护套线,

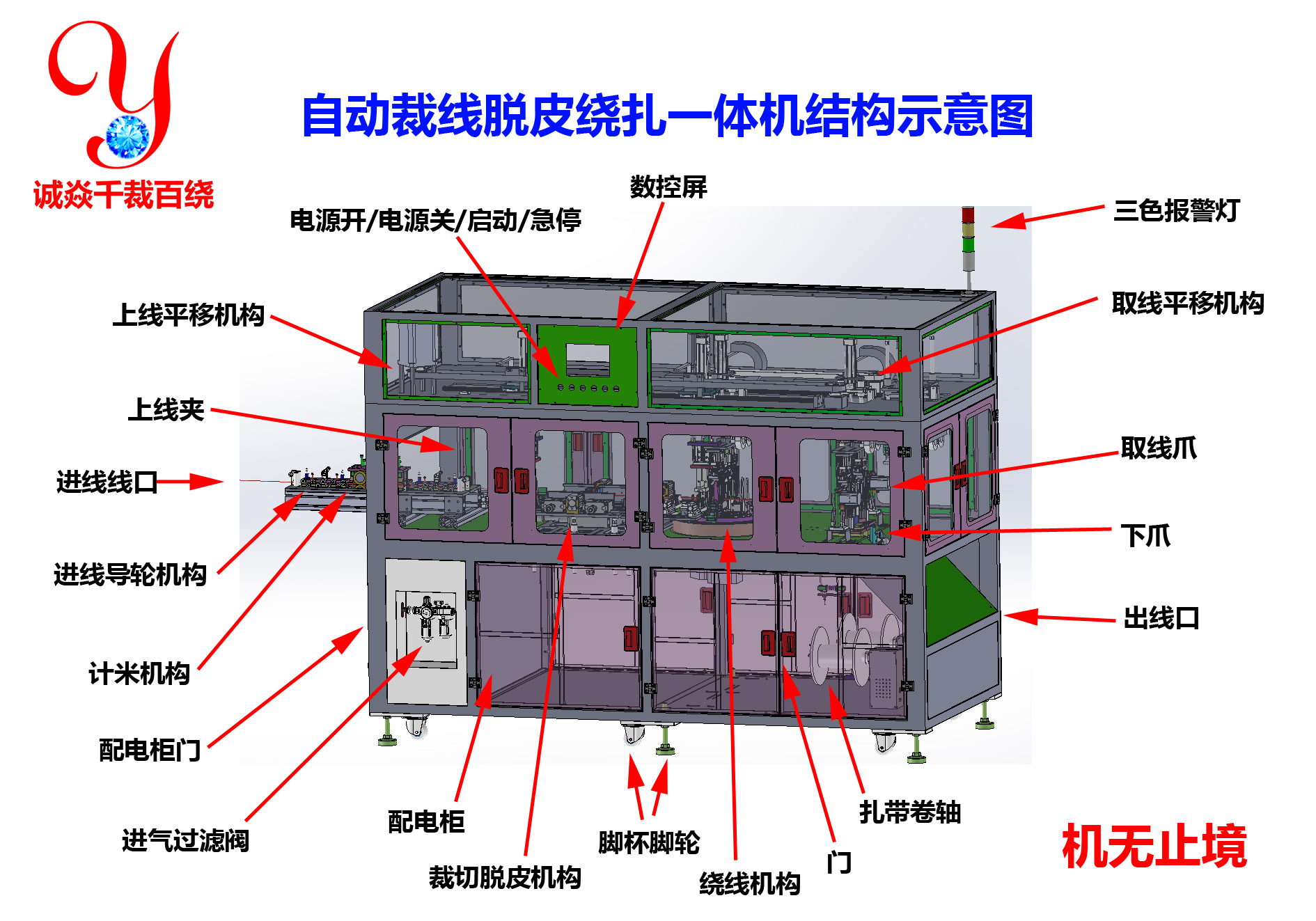

2、小圆圈双扎型自动计米裁线剥皮绕扎一体机(CY-CPRT-02SH)主要配件:
气缸:亚德客气缸及电磁阀
电机:绕线主伺服电机1000W东菱
电机: 取线平移伺服电机东菱750W
电机: 上线平移伺服电机东菱750W
电机:绕线上下排线伺服电机东菱750
电机:扭扎带57步进电机雷赛
电机:吐扎带57步进电机雷赛
电机:储扎带电机6W
滑块:取线平移双滑块
导轨:下爪平移双导轨
PLC:丰炜

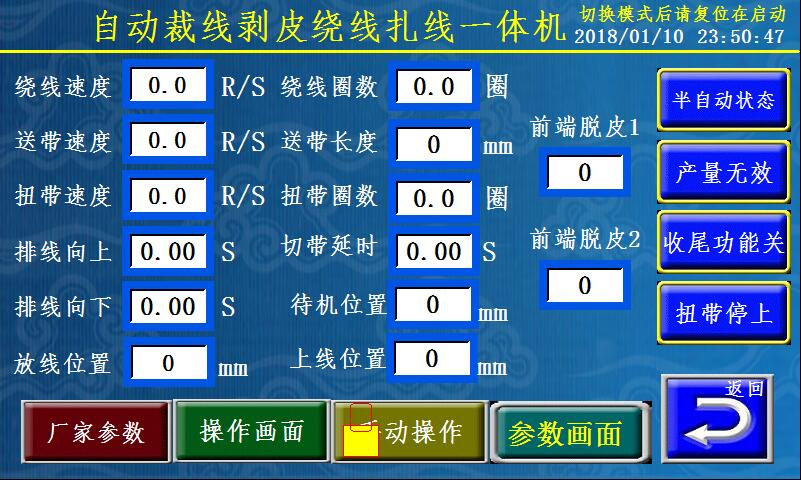

屏幕:维控7"
电源:明纬
机架:铁机架 外观烤漆 蓝白相间
安全防护: 门开即停
缺料报警1: 大卷来料用尽,三色灯蜂鸣
缺料报警2: 扎带用尽,三色灯蜂鸣
机架:铁机架 外观烤漆 蓝白
3、小圆圈双扎型自动计米裁线剥皮绕扎一体机(CY-CPRT-02SH)技术参数:
适用线径 3-6mm
裁切长度 1-5m
裁线长度精度:±2mm/m
绕扎外观 圆圈双扎带,头尾分边,对角同边
圆圈内径 60-100mm(可调)
扎成直径 ≤40mm
脱皮方式 两端全脱皮
头尾剥皮长度 20-80mm(可调)
头部留长 250-300mm(可调)
尾部留长 300-400mm(区间内随机值)
生产效率:300-380PCS/H(1-5m)
适用扎带:包胶铁芯≤7.5KG/卷
适用电源: 国标220V/50Hz
机器功率:3.5KW/H
机器尺寸:约2500L*1100W*1850Hmm
机器重量:约1000KG

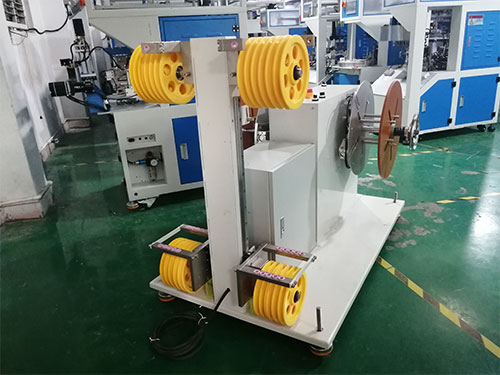

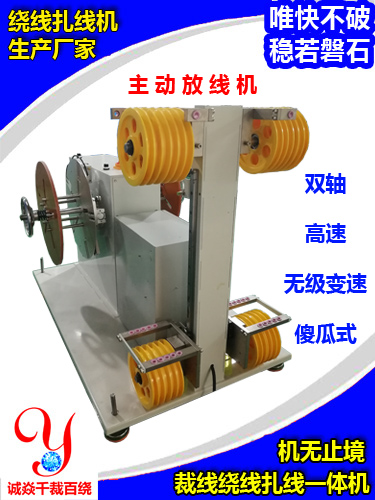

4、配套的高速主动放线机CY-P02H特点:
汽缸:亚德客气缸及电磁阀
自适应主机放线速度,自动变频,无级变速,
具储线功能
具张力功能
具减速功能
自适应空心线盘内孔大小
双轴双工位,节省更换线盘时间
来料承量 ≤30KG
来料空心线盘内孔直径 150-200mm
来料空心线盘外径 ≤500mm
来料线盘厚度 ≤300mm
储线长度 ≤8m
机器功率: 2.2KW*2
机器尺寸:约1450L*800D*980Hmm
机器重量:约150KG
