此款全自动扎线机，针对细小短线，在深圳地区的线材厂家中得到广泛应用



绕线扎线效果
圆圈内径可小至45mm

机器配件用料实实在在

（唯快不破，稳若磐石）

绕线盘采用大功率1000W伺服电机

（动力十足）

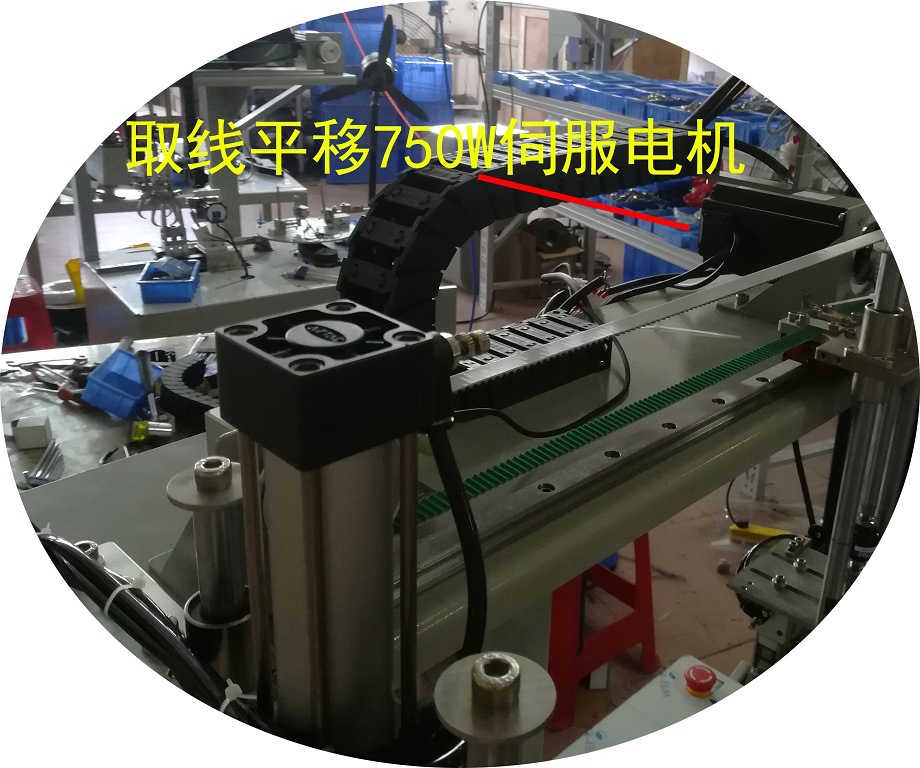

取线平移采用750W伺服电机

（平移速度快，稳定，避免步进电机丢步现象，经久耐用）

全套亚德客原装气缸/电磁阀/气管

不锈钢导线轮

（经久耐用，杜绝瓷轮易碎易裂现象）



T形固定+拱形支撑

（牢固耐用，扎带稳若磐石）

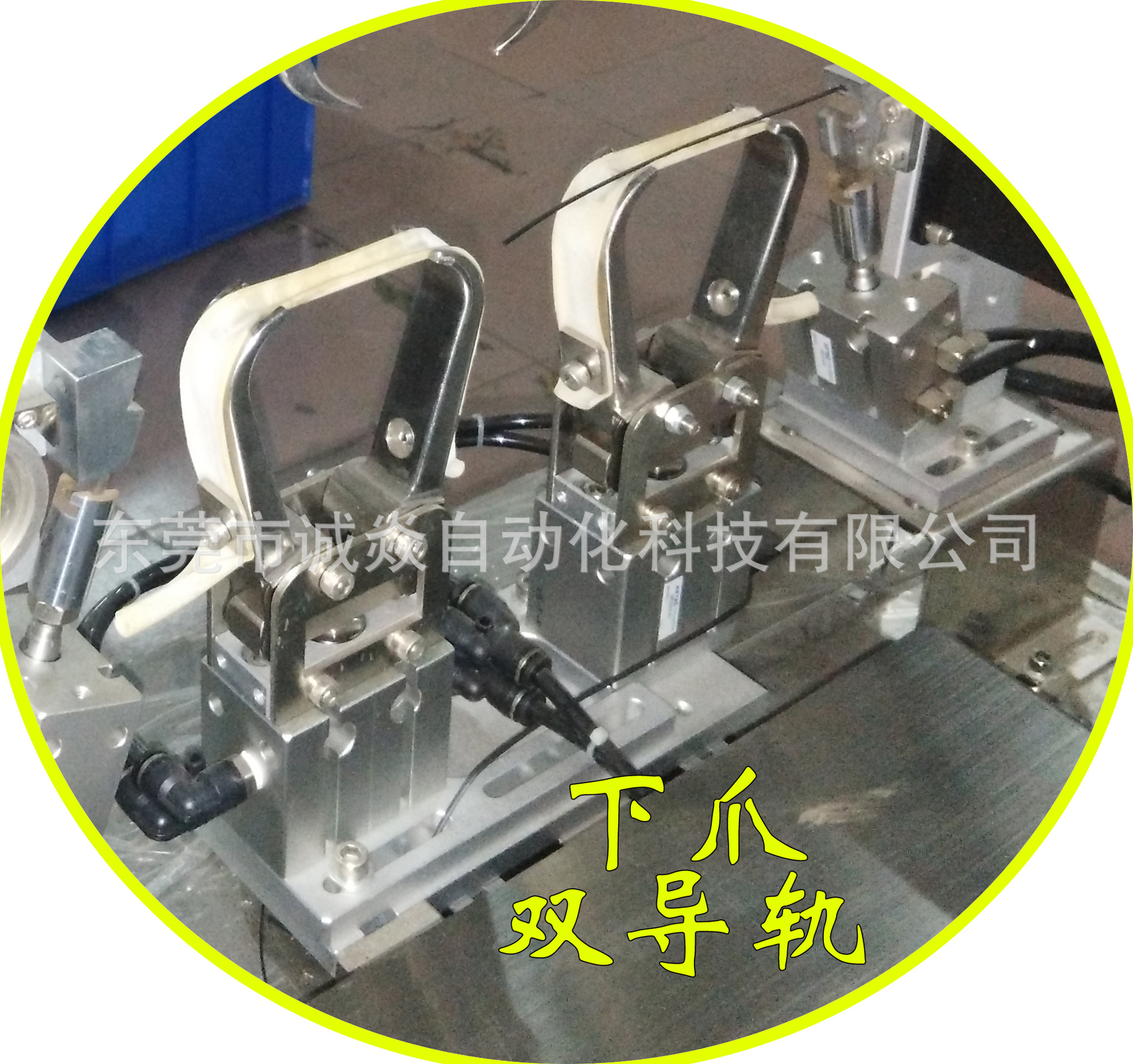

下爪平移双导轨

（经久耐用，平移速度唯快不破，稳若磐石）

不锈钢绕线盘/绕线柱/取线爪/下爪/扭线爪

（经久耐磨，不生锈）

气管拖链防护

（有效保护气管）

带自动排水功能的调节过滤器

（有效过滤水气杂质）

手动启动按钮+脚踏启动按钮

（双保险，尊重操作人员习惯）

脚杯+脚轮齐全

（搬挪方便，避免刮花地面）

数控触摸屏，中英双语，调试方便

中圆圈双扎型----绕线扎线机CY-RT-02M技术参数：

品 名      全自动绕线扎线机      理论产量 1200pcs/h

适用线材     USB/DC             绕线外观 圆圈双扎

适用扎带     包胶铁芯             适用线长 ≤10M(视线而定)

主 电 机     伺服和步进           适用线径 ≤8MM(视线而定)

电压要求     210-240V 5A      圆圈内径 80-180MM

耗 电 量     2000W               扎成直径 ≤40MM

用 气 量     普通脱皮机用气量   头部留长 20-100MM

气压要求    0.50-0.60Mpa      尾部留长 20-100MM

尺 寸       800*650*1480       圈数速度 可调节

重 量      180KG                   绕线速度  可调节



中圆圈双扎型--绕线扎线机CY-RT-02M，八大特点：

1、 2018年最新款，特色型，绕小圆圈双扎带；

2、双伺服电机，唯快不破，稳若磐石；

3、速度可到达1200条/小时，节省人工；

4、 简单易操作， 易调试，易维护；

5、体积小,节省空间，节省场地租金；

6、人性化设计，降低员工疲劳强度；

7、全套亚德客气动原器件；

8、适合要求包装精致小巧的线材。



全自动绕线扎线机常规型号：

CY-RT-81S----小8字单扎型自动绕线扎线机；

CY-RT-81M----中8字单扎通用型自动绕线扎线机；

CY-RT-81T----大8字单扎型自动绕线扎线机；

CY-RT-02S-----小圆圈型自动绕线扎线机；

CY-RT-02M-----中圆圈通用型自动绕线扎线机；

CY-RT-02T----大圆圈型自动绕线扎线机；

CY-RT-82M-----中8字双扎通用型自动绕线扎线机；

CY-RT-82T-----大8字双扎型自动绕线扎线机；

CY-RT-80DM----8字圆圈双剑合一型自动绕线扎线机；

全自动计米裁线绕线扎线机型号命名规则：



CY-CRT-81SH----小8字单扎型自动裁线绕线扎线一体机；



CY-CRT-81MH----中8字单扎通用型自动裁线绕线扎线一体机；



CY-CRT-81TH----大8字单扎型自动裁线绕线扎线一体机；



CY-CRT-02SH-----小圆圈型自动裁线绕线扎线一体机；



CY-CRT-02MH-----中圆圈通用型自动裁线绕线扎线一体机；



CY-CRT-02TH----大圆圈型自动裁线绕线扎线一体机；



CY-CRT-82MH-----中8字双扎通用型自动裁线绕线扎线一体机；



CY-CRT-82TH-----大8字双扎型自动裁线绕线扎线一体机；



CY-CRT-80DMH----8字圆圈双剑合一型自动裁线绕线扎线一体机；
